Was benötigt man für den Bau einer professionellen Freestyle Wasserschanze?
What do you need to build a professional freestyle water rump?

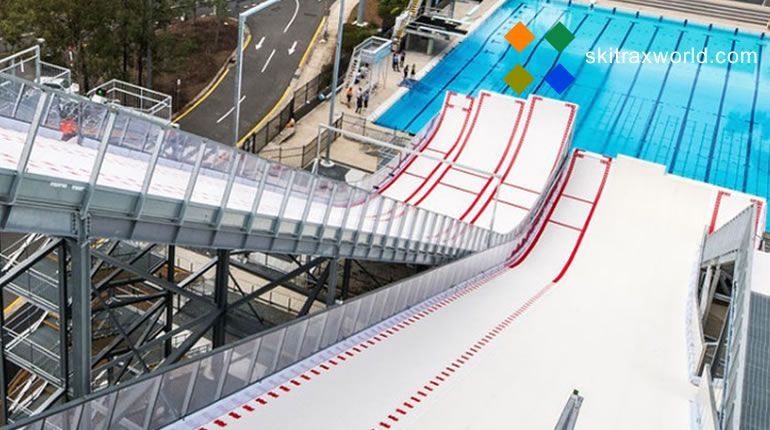

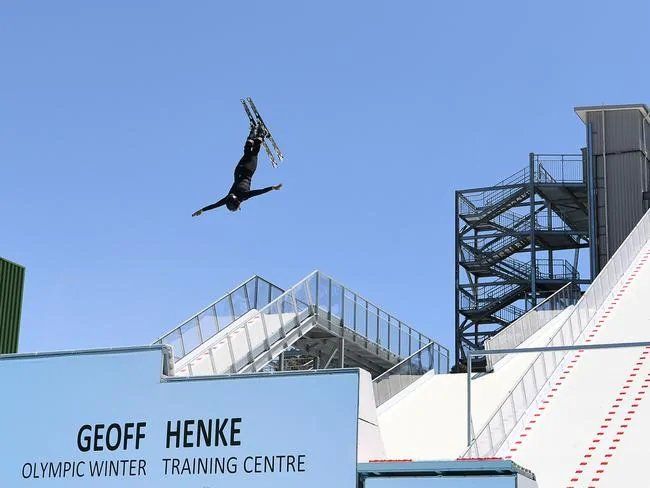

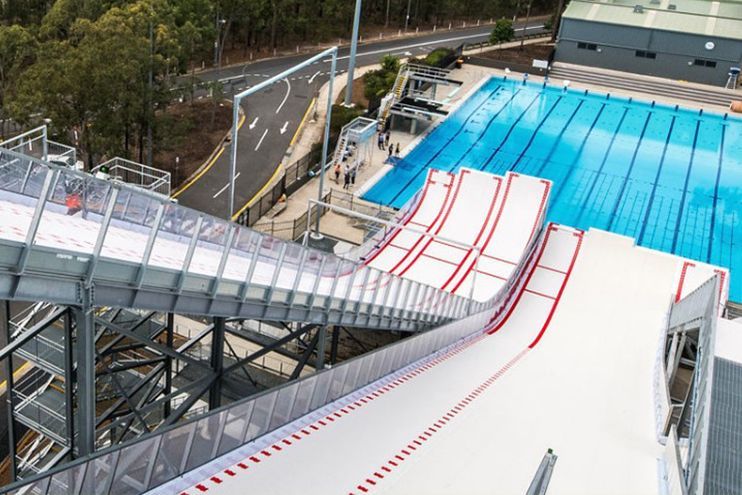

Mega-Freestyle Wasserschane in Brisbane (AUS): Vom Start in 37m Höhe geht es mit 70 km/h Speed zum Schanzentisch. Dann geht´s erst richtig los.
Die Fertigstellung der größten Freestyle Wasserschanze der Welt, dem "Geoff Henke Olympic Winter Training Centre" im australischen Brisbane wurde 2020 abgeschlossen und der Trainingsbetrieb aufgenommen.
Wir waren von Anfang an in die Planung eingebunden - und das seit ca. 2013. Erst war das Budget zu knapp, dann wechselte das Ingenieur Büro, bis dann das renommierte Planungsbüro Colliers in Sydney die Gesamtplanung mit Design und Budget übernahm.

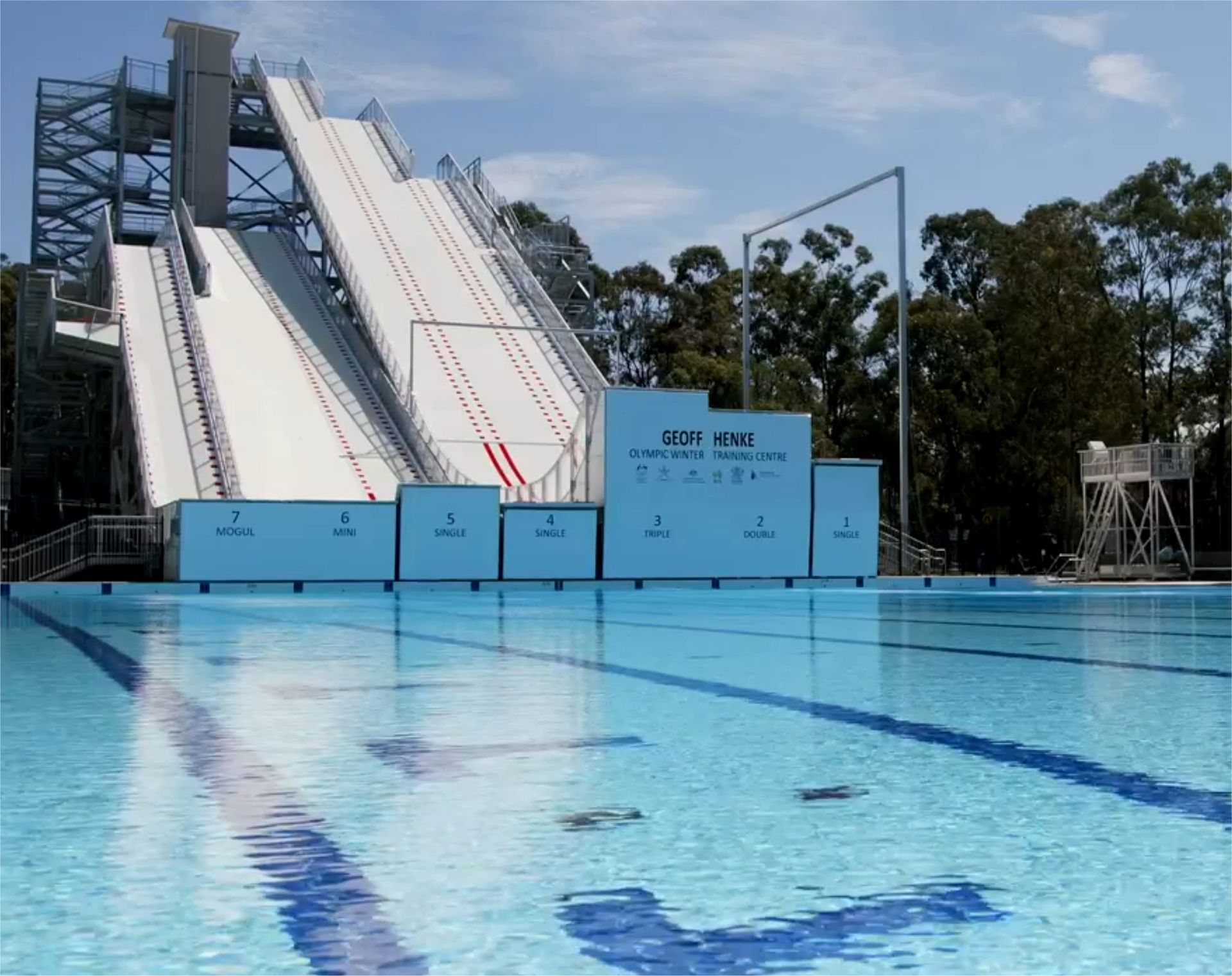

Die Planung war nicht so einfach, weil das 50m lange Schwimmbecken mit 12 Bahnen nebeneinander schon vorhanden war. Das Gelände daneben war noch frei und wurde für diese Mega Schanzenanlage (7 Schanzentische mit unterschiedlicher Anfahrtsspur) genutzt. Geplant wurde nun, daß die Athleten über den Schanzentisch direkt in das Schwimmbecken springen.
Der Geschäftsführer von Skitrax World, Wolfgang Schmidt, selbst ein erfahrener Ski Freestyler und Wasserschanzenspringer (Teilnehmer Europameisterschaften), flog nach Sydney und beriet das Projektteam. Wichtige Details über die Nutzung und Verlegung der Matten mit der professionellen Installation einer Wasserdrainage Leitung neben dem Mattenverlauf, konnte so optimal genutzt werden.
Der Freestyle Chef von Swiss Ski, Michael Roth, konnte dann dem Projekt den letzten Schliff geben. Wichtig war sein Input zur aktuell genutzten Struktur des Anlaufs zum Schanzentisch, der auch bei Weltcup Wettkämpfen genutzt wird. Hinzu kamen immer wieder Änderungen zum Neigungswinkel der Schanzentische, je nach den unterschiedlichen Disziplinen, die hier trainiert werden sollen.
Hier einige Daten zur Wasserschanze:
Höhe und Struktur:
Die Schanze ist 37 Meter hoch und besteht aus 289 Tonnen Stahl, 14.744 Bolzen und 5.000 Substratbefestigungen und ca. 1600m2
Watertrax Gleitmatten.
Oberflächen:

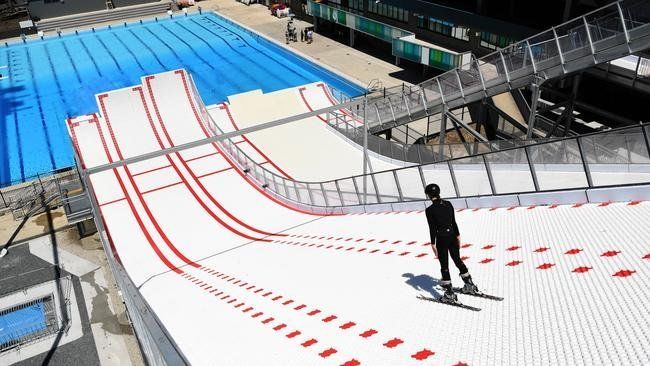

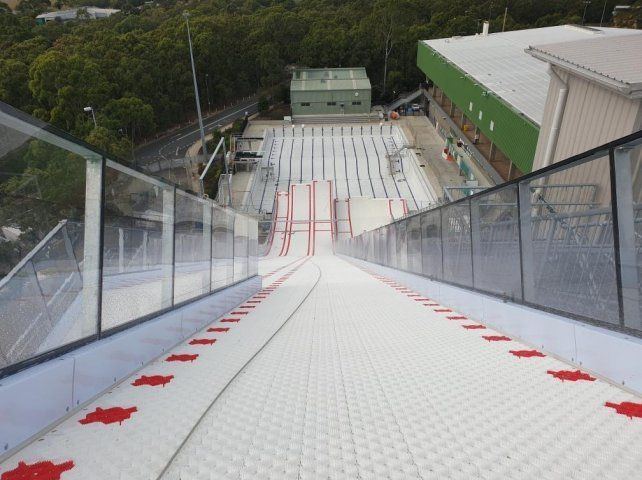

Watertrax Kunststoffmatten mit Noppenstruktur für optimale Speed und festen Gripp am Schanzentisch. Eine eingebaute Sprinkleranlagen setzen Wasser frei, um eine reibungsarme Oberfläche zu simulieren, die dem Schnee fast gleich kommt.
Sprungprofile:
Es gibt verschiedene Rampen mit Höhen von 8 bis 36 Metern, die für unterschiedliche Disziplinen wie Mogul, Triple, Double und Single Jumps geeignet sind.
Sicherheit:
Eine maßgeschneiderte Polycarbonat-Aufprallbarriere mit integriertem Stoßschutz verläuft entlang der Rampen und wurde entwickelt, um die seitlichen Aufprallkräfte eines Skifahrers bei Geschwindigkeiten von bis zu 70 km/h zu absorbieren.
Schwimmbecken:

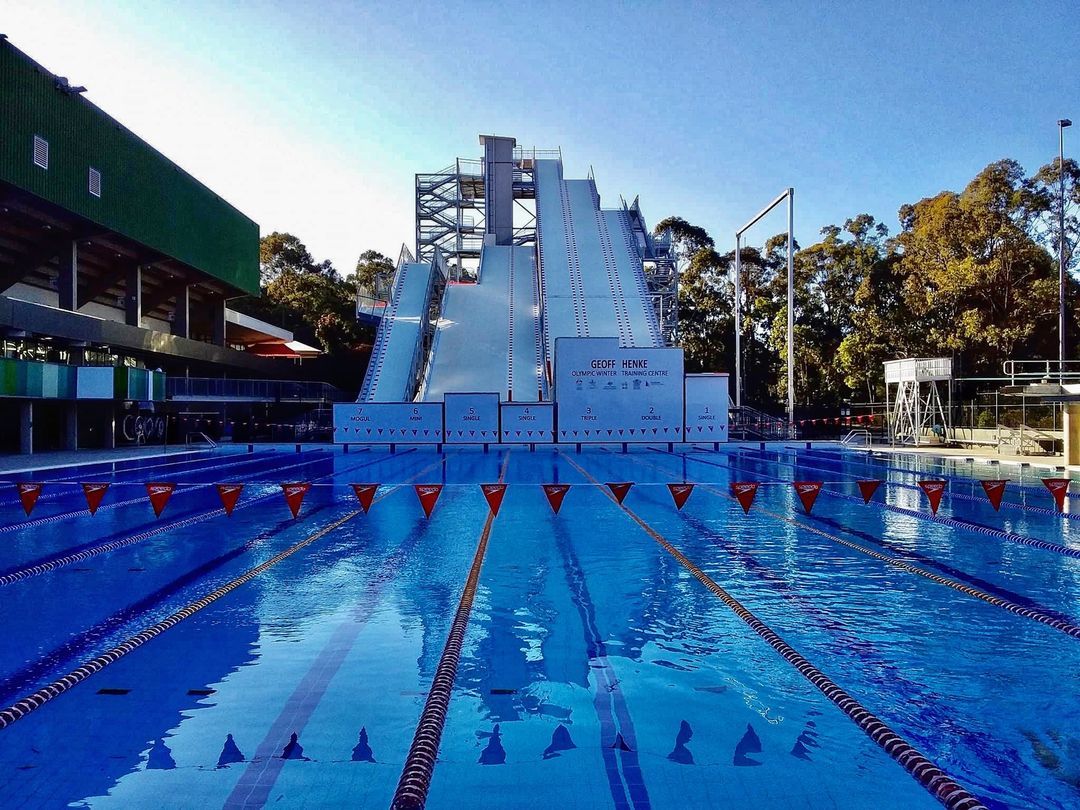

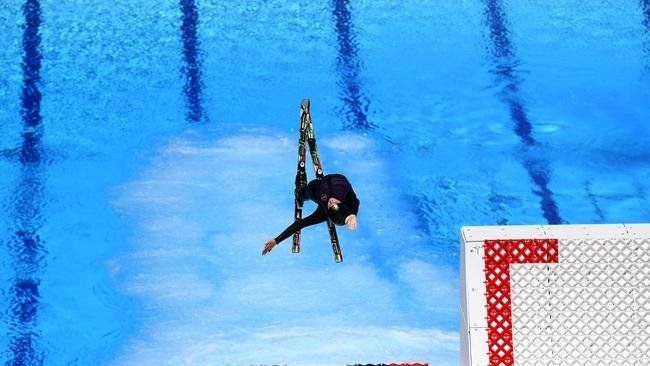

Das Becken ist ein extra tiefes, olympisches Schwimmbecken, das 2012 fertiggestellt wurde. Hier wurden auch am Beckenboden Sauerstoffpumpen in der Breite der Schanzentische verbaut. Wenn ein Springer startet, wird ein Sauerstoff Teppich erzeugt, worauf der Springer dann aus der Luft kommend, sanft landet.
Sprungtechnik:
Athleten erreichen von der Spitze der 37 Meter hohen Anlage Geschwindigkeiten von über 70 km/h und können bis zu 17 Meter über dem Wasser starten. Dies ermöglicht es ihnen, Luftmanöver sicher im Wasser zu üben, bevor sie diese (im Winter) auf Schnee übertragen.
Diese hochmoderne Anlage bietet den Athleten die Möglichkeit, das ganze Jahr über unter nahezu realen Bedingungen zu trainieren.
Zu den Hauptsportarten gehören diese Wintersport Disziplinen, die im Sommer hier trainiert werden:
- Aerial Skiing: Athleten führen akrobatische Sprünge und Drehungen in der Luft aus.
- Mogul Skiing: Skifahrer navigieren durch eine Buckelpiste und führen Sprünge aus.
- Ski & Snowboard Slopestyle & Halfpipe:
Athleten springen mit Drehungen, Salto und Cork um die eigene Achse.
Hier trainieren alpine Skifahrer, Slopestyler und Snowboarder, Freestyler, Freerider und Aerials. Vom Anfänger bis zu amtierenden Olympiasieger, Weltmeister und X-Games Gewinner.
Für die Finanzierung war das Australische Sportministerium verantwortlich und hatte damals eine Zielsetzung, nämlich die Olympischen Sommer Spiele nach Brisbane zu holen. Was ja auch geklappt hat. Im Sommer 2032 ist es dann endliche soweit. Ob die Winterspiele je nach Australien kommen, ist sehr ungewiss. Es fehlt die nötige Höhe der "Snowy Mountains" Berge für die alpinen Speed Wettbewerbe.
Unter ein Video von dem Konstruktionsunternehmen BuildCorp (Sydney) über die einzelnen Bauphasen.
Mega freestyle water chute in Brisbane (AUS): From the start at a height of 37m, the skiers head for the take-off table at a speed of 70 km/h. Then things really get going.
The completion of the world's largest freestyle water jump, the “Geoff Henke Olympic Winter Training Centre” in Brisbane, Australia, was completed in 2020 and training operations began.
We were involved in the planning from the very beginning - since around 2013. First the budget was too tight, then the engineering office changed, until the renowned planning office Colliers in Sydney took over the overall planning with design and budget.
The planning was not so easy because the 50m-long swimming pool with 12 lanes next to each other was already in place. The area next to it was still free and was used for this mega ski jumping facility (7 hill tables with different approach lanes). The plan was for the athletes to jump directly into the swimming pool via the take-off table.
The managing director of Skitrax World, Wolfgang Schmidt, himself an professional ski instructor, experienced Ski freestyler teacher and Water ski jumper (Participants in the European Championships), flew to Sydney and advised the project team. Important details about the use and installation of the mats, including the professional installation of a water drainage line next to the course of the mats, could thus be optimally utilized.
The freestyle head of Swiss Ski, Michael Roth, was then able to put the finishing touches to the project. His input on the current structure of the inrun to the take-off, which is also used in World Cup competitions, was important. In addition, there were repeated changes to the angle of inclination of the take-off tables, depending on the different disciplines that are to be trained here.
Here is some data on the water jump:
Height and structure:
The jump is 37 meters high and consists of 289 tons of steel, 14,744 bolts and 5,000 substrate fixings and approximately 1600m2 of Watertrax sliding mats.
Surfaces:
Watertrax plastic mats with a studded structure for optimum speed and a firm grip on the take-off. A built-in sprinkler system releases water to simulate a low-friction surface that almost resembles snow.
Jump profiles:
There are various ramps with heights ranging from 8 to 36 meters, suitable for different disciplines such as moguls, triples, doubles and single jumps.
Safety:
A bespoke polycarbonate impact barrier with integrated impact protection runs along the ramps and is designed to absorb the lateral impact forces of a skier at speeds of up to 70 km/h.
Swimming pool:
The pool is an extra-deep, Olympic-size pool that was completed in 2012. Oxygen pumps were also installed at the bottom of the pool in the width of the ski jump tables. When a jumper takes off, an oxygen carpet is created, on which the jumper then lands gently from the air.
Jumping technique:
Athletes reach speeds of over 70 km/h from the top of the 37-metre-high facility and can take off up to 17 meters above the water. This allows them to practice aerial maneuvers safely in the water before transferring them to snow (in winter).
This state-of-the-art facility offers athletes the opportunity to train in near-real conditions all year round.
The main sports include these winter sports disciplines, which are practiced here in summer:
- Aerial Skiing: athletes perform acrobatic jumps and spins in the air.
- Mogul skiing: skiers navigate through a mogul slope and perform jumps.
- Ski & Snowboard Slopestyle & Halfpipe: Athletes jump around their own axis with spins, somersaults and corks.
Alpine skiers, slopestylers and snowboarders, freestylers, freeriders and aerials train here. From beginners to reigning Olympic champions, world champions and X-Games winners.
The Australian Ministry of Sport was responsible for the funding and had one objective at the time, namely to bring the Summer Olympics to Brisbane. And it worked. In the summer of 2032, the time has finally come. Whether the Winter Games will ever come to Australia is very uncertain. The ‘Snowy Mountains’ are not high enough for the alpine speed competitions.
Below is a video from the construction company BuildCorp (Sydney) about the individual construction phases.
